Projektbilder

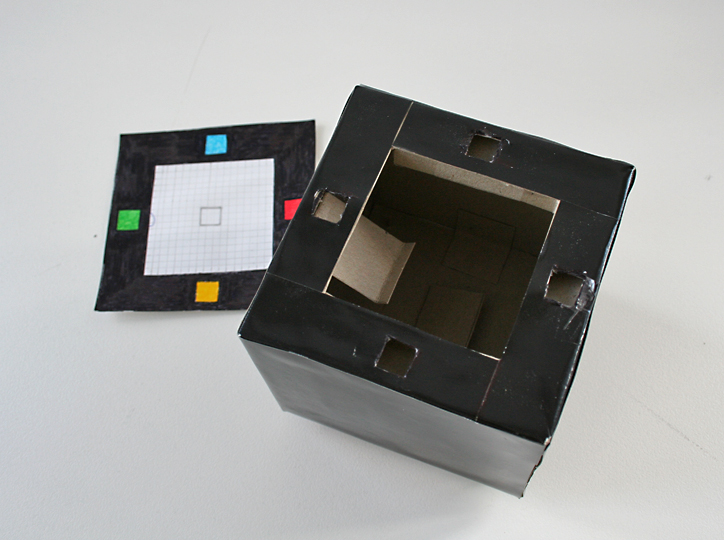

Das Spiel runKlotzen wird in einem interaktiven Tisch untergebracht, der sich als abgeschlossene Einheit präsentiert. Deshalb hat er die Maße 1m x 1m x 1m, um sowohl genügend Platz für alle technischen Komponenten zu bieten als auch ein angenehmes Spielerlebnis zu ermöglichen. Das zu Beginn angefertigte 1:10-Modell erleichterte die Planung und Kommunikation.

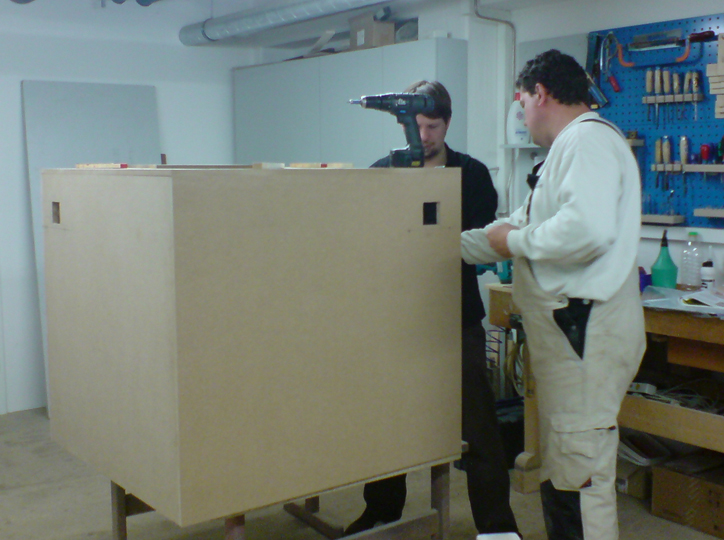

Tischbau in der Schreinerei der Hochschule Augsburg. Der Würfel wurde aus stabilen Holzplatten gefertigt, so dass der Tisch auch etwas unsanfterer Behandlung wiederstehen kann.

Es folgte der Transport vom Stammgelände der HSA an den Fachbereich Gestaltung.

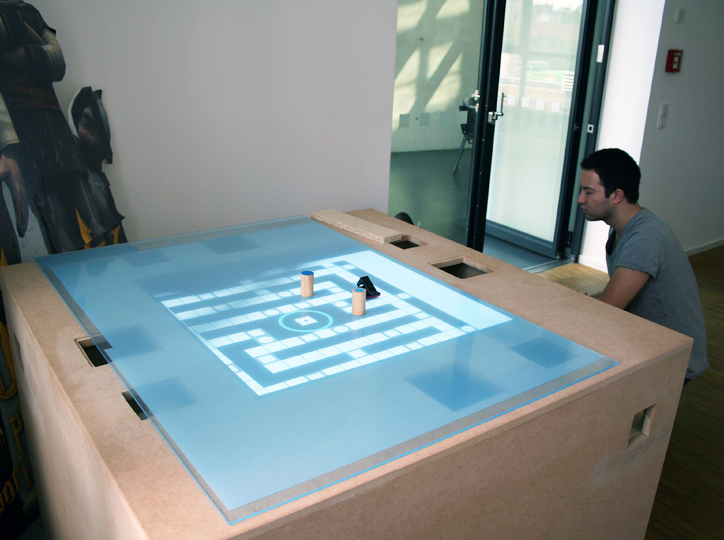

runKlotzen ist ein Brettspiel, das digitale und reale Elemente miteinander vereint. Es waren viele Tests für die Projektion der Spielfläche und die richtige Anordnung von Beamer und Kamera im Inneren des Tischs nötig.

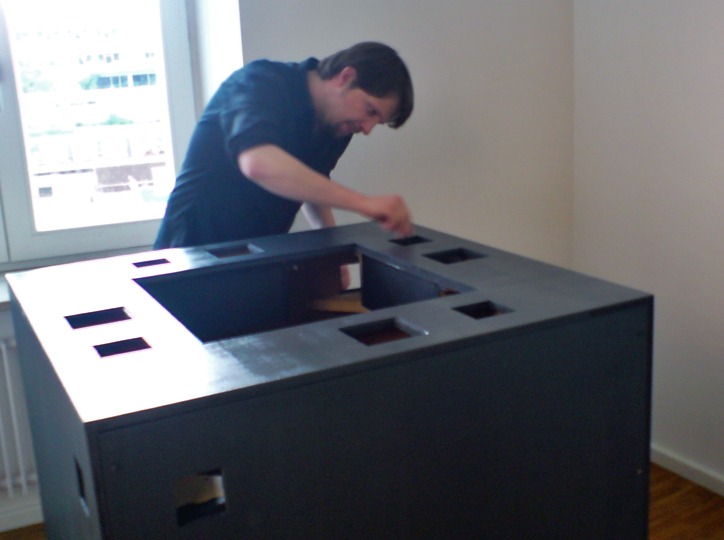

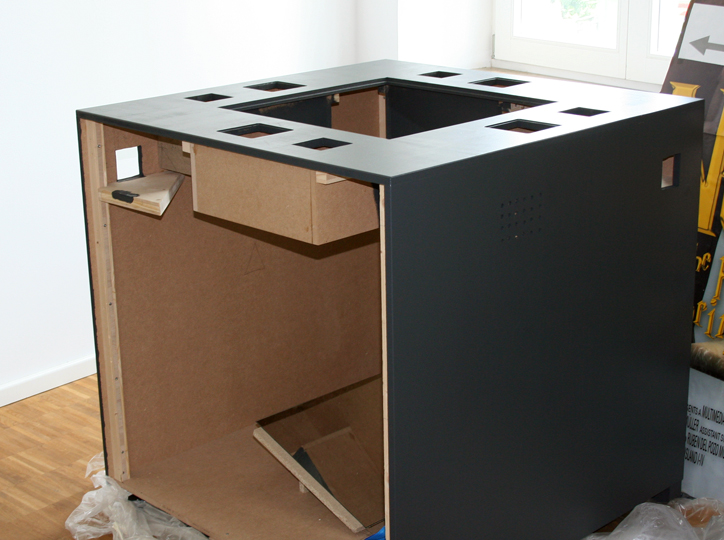

In einem weiteren Arbeitsschritt wurde der Würfel dunkelgrau gestrichen.

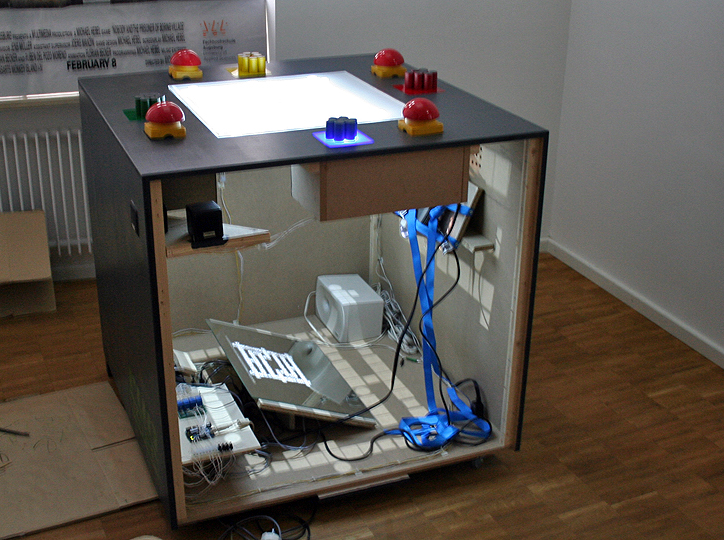

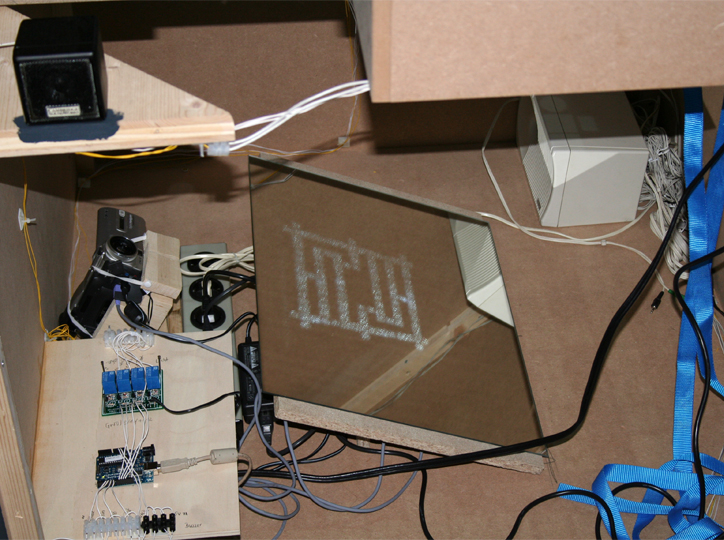

Die Integration von Buzzern (handelsübliche Not-Aus-Taster), die für die Projektion des Spielfelds verwendete Milchglasscheibe sowie die an den Seiten gelegenen Plexiglasscheiben in den Farben der Spielfiguren stellten den nächsten Ausbauschritt dar. Die farbigen Scheiben fungieren als Homebase und werden von einer LED beleuchtet, wenn der Spieler am Zug ist. Ein Beamer wirft über einen Spiegel die Spielfläche als Projektion auf die milchige Plexiglasscheibe. In diesem Fall wird eine Rückprojektion angestrebt, da anderenfalls bei einer Projektion von oben die Hände der Spieler die Darstellung des Spielfelds stören.

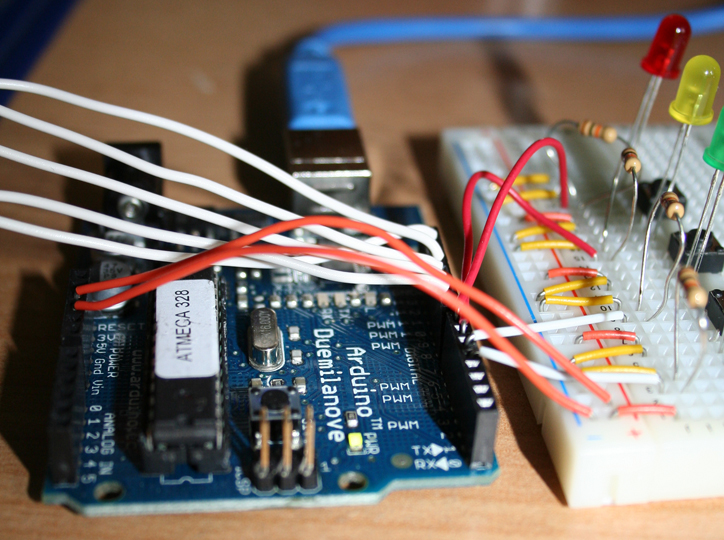

Die Spieleengine registriert mit Hilfe einer Kamera über Farberkennung fortlaufend den Standort der verschiedenfarbigen Holzklötzchen. Not-Aus-Taster und LED-Leuchten werden über ein Arduino-Board angesteuert, das mit dem Rechner verbunden ist.

Bei der Programmierung von runKlotzen kommen sowohl Java als auch Processing zum Einsatz. Während Farberkennung und Bildbearbeitung in Java stattfinden, laufen Spielelogik und die Ansteuerung des Arduino-Boards über Processing.

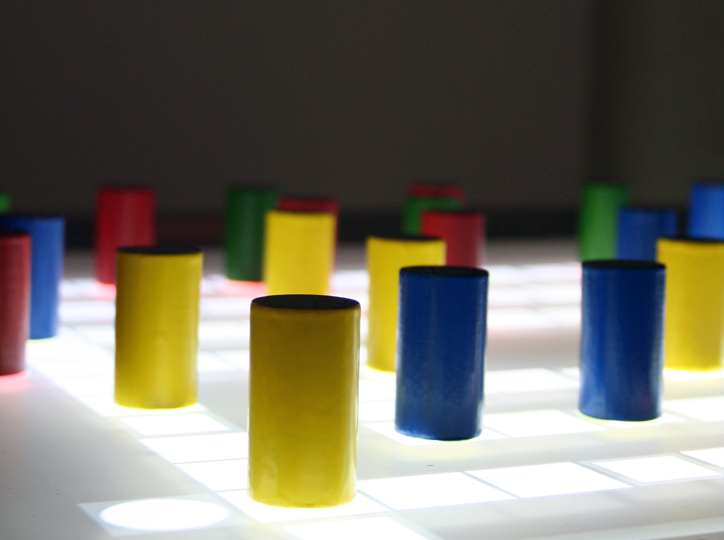

Die Spielfiguren in Form von Zylindern sind aus Holz und haben einen Durchmesser von 2,5 cm. Sie wurden in den Farben Rot, Grün, Gelb und Blau gestrichen.

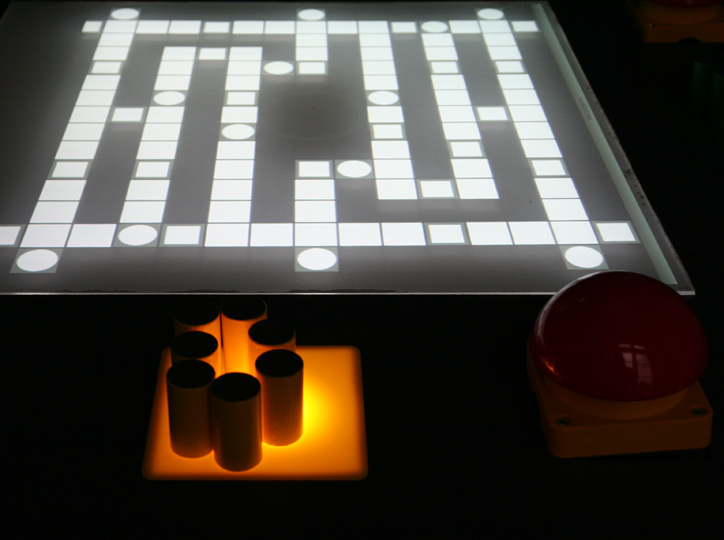

Die projizierte Spielfläche steht während des Spiels in ständiger Interaktion mit den Spielfiguren aus Holz.
Jetzt kanns losgehen! An die Buzzer! Fertig! runKlotzen!
